系統組成：

2臺58*1800-30支太陽能采暖專用機、20kW采暖專用壁掛爐、6m揚程太陽能循環泵、采暖末端（600型-18柱暖氣片兩組）、專用熱水循環管路及自動控制系統。

運行原理：

本系統通過吸收太陽能輻射能力將儲水箱內水加熱，當太陽能溫度達到采暖設定值時（默認值：45℃），啟動太陽能循環水泵將熱量運送到室內與壁掛爐里的水進行換熱，通過壁掛爐循環泵將熱量輸送到室內，當室內溫度達到設定溫度（默認值：16℃）或太陽能水箱溫度低于采暖設定溫度時循環泵停止，當太陽能溫度不夠時，系統自動啟動燃氣壁掛爐進行供暖，從而保證室內采暖需求。該系統優先使用太陽能熱量，當太陽能溫度不夠時自動切換到燃氣壁掛爐供暖模式，太陽能溫度回復時，自動切換到太陽能供暖模式。

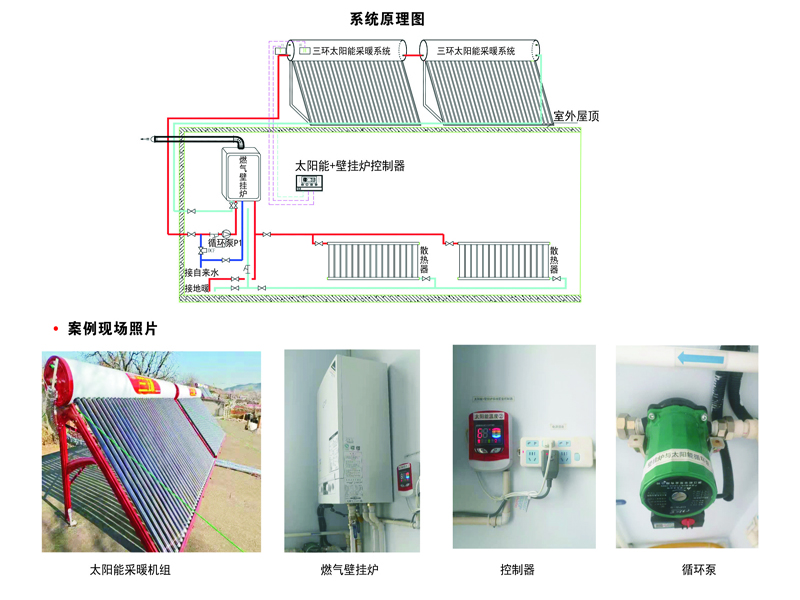

系統原理圖：

系統分析：

本系統在2020年安裝完畢并開始投入使用，進行了24小時不間斷的檢測、觀察、記錄，并對記錄數據進行分析、計算，經過觀察、檢測，證實這種模式很成功。綜合講，具有6個基本優點：1、能效好--室溫保持16℃的運行費用在9元/日左右；2、低排放--他要你的保證率在60%，壁掛爐作為輔助熱源使排放標準降到了最低；3、節能--太陽能作為可再生清潔能源配合天然氣清潔能源最大限度的實現了節能的目的；4、美觀--太陽能布置在屋頂，室內只安裝燃氣壁掛爐和循環管路，與其它采暖設施比較更整潔、更美觀；5、破壞性小--循環管路入戶眼用管路及空調封蓋封堵，最大限度的保證了房屋結構的完整性；6、操作簡單易接受--太陽能和壁掛爐都是成熟的民用產品，近幾年被廣大用戶所熟悉和使用，配有全自動的控制系統，使用戶操作更便捷。（注：測試地點邢臺，房屋保溫條件較好。）

效益分析：

每套系統可滿足建筑面積60㎡（采暖面積40㎡）采暖需求，保證冬季室內平均溫度不低于16℃，平均太陽能保證率60%左右，采暖季日均運行費用：9元左右（平均日耗氣量：3.5m3）。每個采暖季節約標煤1728㎏，減排污染物4475kg、S02：14.69kg、NOX：11.45kg、粉塵：224.64kg。（完）
